Case Study(Maintenance)

作業日誌(整備・メンテナンス)

1993年 シボレー C1500 水温センサー交換!

色々整備でお預かり中のC1500!



水温センサーのコネクター部分が折れて無くなってます、、、(・Д・)



水温センサーは2つ付いており、、、



メーター側とPCM側!



ウォーターネック付近にあるのがPCM用センサー。画像上



エキマニ付近にあるのがメーター用センサー。画像下





今回折れたのはPCM側で、、、



この水温センサーからの信号がないとエンジンかかりません。



危ない所でしたね꒰*✲゚ᵅั ωᵅั ⋆꒱



この車、、、



ノックセンサーもそうでしたが、あっちこっちコネクター折れたり、無くなっていたりと



なかなかヤンチャです!w



水温センサーを外すとクーラントが出ちゃうのでついでに交換!



エアー抜きして完了です!


1993年 ノックセンサーコネクター 交換、修理!

ミッション載せ換え時に発見しました!



見落とせませんね〜(o◞ิ‿◟ิo)



ノックセンサーのコネクターがなくなってセンサーとは接続されていない状態に(・Д・)







これではノッキング補正できず、点火時期もおかしな事に、、、。



在庫でコネクターあったので取付け!





接触不良を避ける為はんだ付け!



バッチリ꒰⚈้̤͡ꇴ⚈้̤͡ ॢ꒱✧


1993年 シボレー C1500 ミッション載せ換え!

オートマ不良にてお預かり中のC1500!



オートマ載せ換えです!





こちらのお車、、、



購入したばっかりだそうです。



メンテナンス不良が目立つお車で、色々手をかけてあげないといけない感じ(o◞ิ‿◟ิo)



ATFも真っ黒でズルズルです。



症状は変速の滑りとバックの滑り、、、꒰*✲゚ᵅั ωᵅั ⋆꒱



でしたが、当店で預かってる間にとどめが刺さりバックしなくなりました꒰༎ຶ﹏༎ຶ๑꒱



ではでは載せ換え開始!!!

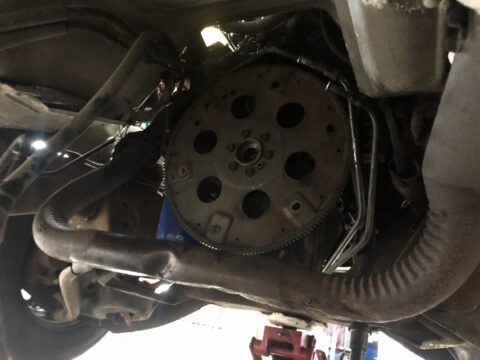

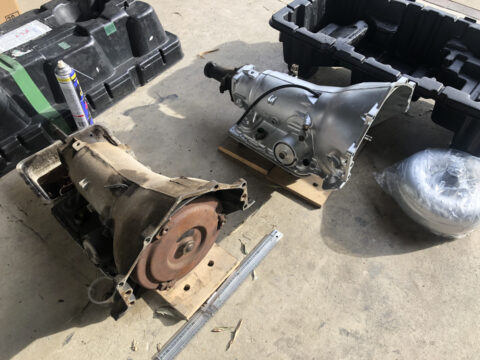

外すとこんな感じ(o◞ิ‿◟ิo)







リビルトミッションも手配済み!

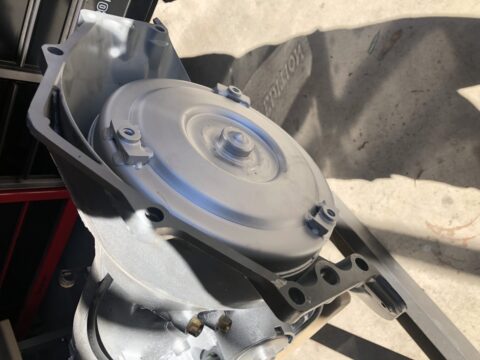

トルコンも交換!





あとは戻すだけですが、、、



リフトが欲しいと思う今日この頃、、、。



馬がけのミッション載せ換えはキツい!!!






ハマー H2 カットリレー交換!

オートマやら何やらで入庫中のハマー H2!





ヘッドライト交換中の出来事、、、



点灯確認をしていると、、、



何やら電圧がおかしい(・Д・)

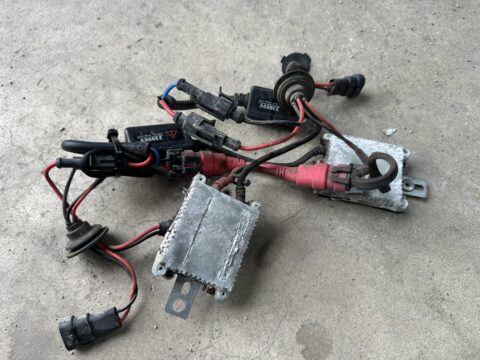

カットリレー焦げてますw





左右共に交換!





危ないですね(・Д・)



カットリレーの故障と取付け不良!



配線はぐねぐねして〜



テーピングしてありました!w



よく見るやつです(o◞ิ‿◟ิo)



カットリレー交換後ちゃんと点灯しました!


2004年 リンカーン ナビゲーター ブランドドアアクチュエーター交換!

車検・修理にてお預かり中のナビゲーター!



リヤエアコンをつけると後ろからカチカチと、、、꒰*✲゚ᵅั ωᵅั ⋆꒱



たまに鈍い音もします!



音が鳴ってるのは、吹き出し口切り替えのアクチュエーターから。



外してバラして確認!





ギアの歯があっちこっちに(・Д・)



バッキバキです!w





アメ車のこういう所、、、



ウケますねw



交換してバッチリです꒰⚈้̤͡ꇴ⚈้̤͡ ॢ꒱✧




2010年 マセラティ グラントゥーリズモ オイル交換・車高調整!

本日は、、、



当店には珍しいお車!



マセラティ グラントゥーリズモ!



オイル交換と車高調整でご入庫です(o◞ิ‿◟ิo)



ファンファンいうてますw





良い車はボンネット開けてもエンジンしか見えませんw





いつもこんな感じのばっかりなので꒰*✲゚ᵅั ωᵅั ⋆꒱





色々写真撮り忘れましたが、オイル交換して車高調整して終わりです!





オイル交換は置いといて、、、



車高調整を細かくしすぎたせいか、、、



調整、測定、試乗を繰り返していたら、、、



気づけば真っ暗やないかい!w



にしても、、、



たくさんオイルを使う車ですね〜(・Д・)



抜けたオイル量は13ℓ( ・∇・)



さすがに前回入れすぎやろうと思い、8ℓ入れた後様子見ながら調整しておきました!




1996年 シボレー K1500 ブロワースイッチ交換!

シボレー K1500 ブロワースイッチ交換です!



ブロワーがローとハイしか動かず中間が動いたり動かなかったり(・Д・)



スイッチを外して点検です!



溶けてますね(o◞ิ‿◟ิo)



接点も腐食しており、、、





新しい物と交換です!







バッチリ直りました!



接触不良とスイッチ内部の接点不良ですね。



大した事なくて何よりです꒰⚈้̤͡ꇴ⚈้̤͡ ॢ꒱✧


2004年 リンカーン ナビゲーター 水漏れ修理!

車検やら点検やらで入庫中のナビゲーター!



お水ダダ漏れで車検に行けないので修理です(o◞ิ‿◟ิo)



漏れてる箇所はヒーターパイプ!



アクセスする為にファンやオルタネーターを外して、、、





クッタクタのスポンジを外すとこんな感じw



ビッタビタw



酷い、、、꒰༎ຶ﹏༎ຶ๑꒱

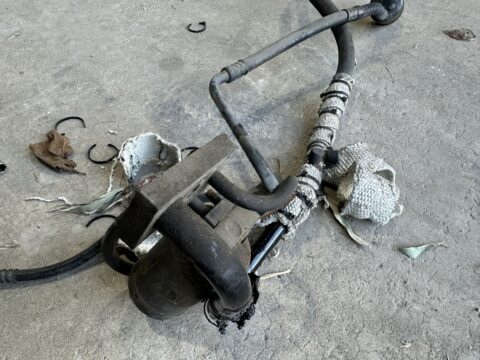

外したパイプはこれ!





分岐部分でポッキリです(・Д・)





部品待つ間にお掃除です。



これが意外と時間かかるんですね〜꒰๑ ತ≍ತ๑꒱



この状況だと、修理した後他から漏れそうな予感꒰*✲゚ᵅั ωᵅั ⋆꒱



よくあるんです!



これまで漏れていた間は圧力が逃げていたので全体にかかる圧力が低かったのですが、



直す事によって全体に圧力が戻る為、違う劣化部分からまた漏れる(・Д・)



イタチごっこです!!!



そうならないと良いのですが、、、



続く


1996年 シボレー K1500 ヘッドライト交換!

色々修理中のK1500!



今回車検もあるので、ライト周りもリフレッ



シュ!



まずは、、、



霞んだお疲れヘッドライトを外し、、、





黄ばみも凄くて、プロジェクターの中もグズ



グズ꒰ ΄◞ิ◟ิ‵꒱



ロービームがむっちゃ暗い꒰๑ ತ≍ತ๑꒱





オーナー様どうしても同じライトにしたいと



の事でお待ちいただきました!

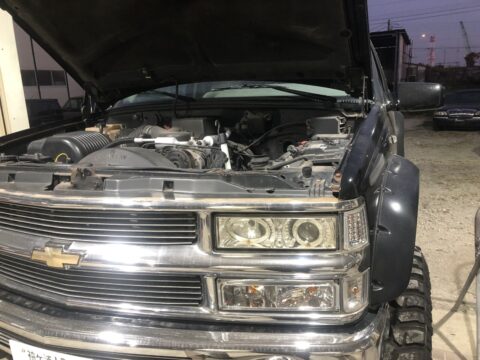

交換後!



キラキラしてますw





点灯するとこんな感じ꒰⚈้̤͡ꇴ⚈้̤͡ ॢ꒱✧





HIDもLO・HI両方交換しました!



バッチリ꒰⚈้̤͡ꇴ⚈้̤͡ ॢ꒱✧


1996年 シボレー K1500 ブレーキブースター交換!

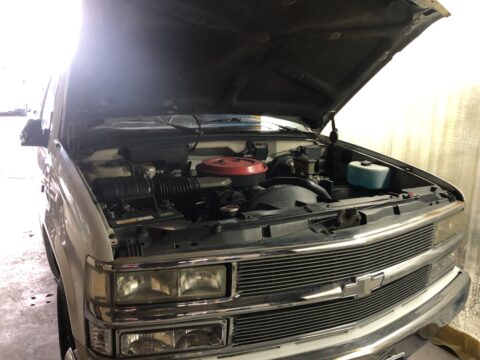

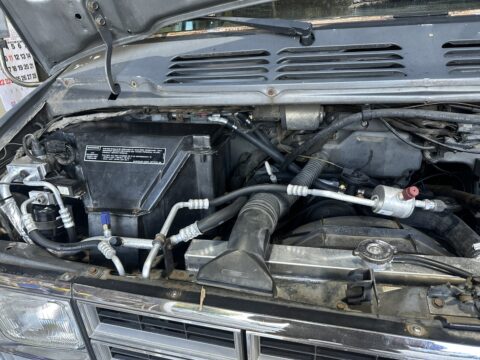

車検+修理で入庫中のK1500!





サクッと車検に行きたい所ですが、、、



ブースターの負圧抜けによりブレーキが効きません꒰*✲゚ᵅั ωᵅั ⋆꒱



のでまずは修理(・Д・)

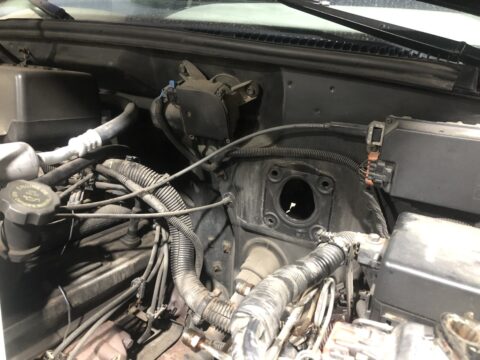

ブレーキブースター交換です!

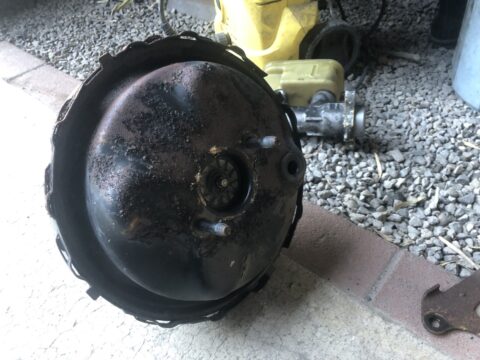

グズグズ、、、꒰༎ຶ﹏༎ຶ๑꒱

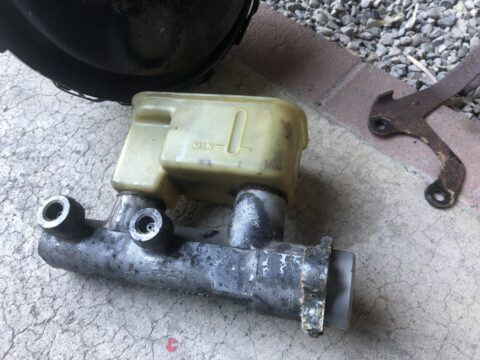

マスターシリンダーもグズグズです꒰ ΄◞ิ◟ิ‵꒱

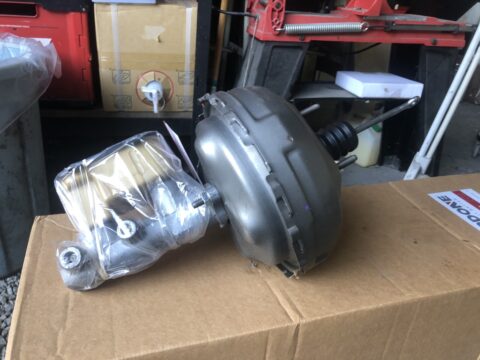

新品は、シリンダーもセット٩꒰ʘʚʘ๑꒱۶

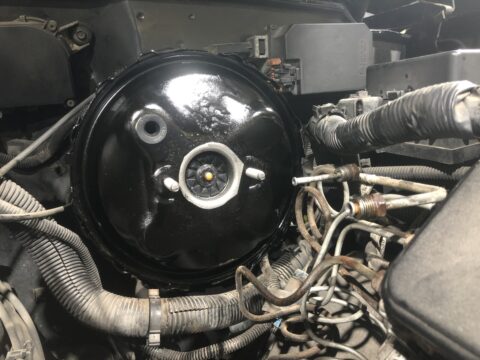

すぐ錆びちゃうのでサクッと黒塗り!





マスターのエア抜きして、各車輪でエア抜きです!

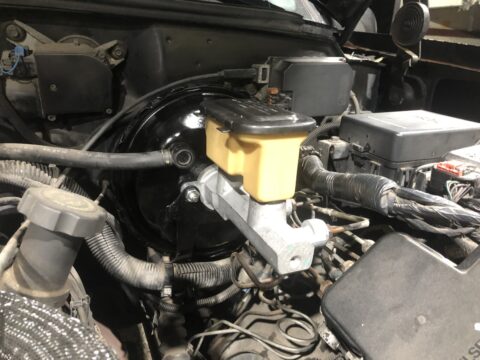

完了꒰⚈้̤͡ꇴ⚈้̤͡ ॢ꒱✧



バッチリ直りましたよ〜!
